Frezowanie CNC to popularna metoda obróbki CNC, która polega na precyzyjnym usuwaniu materiału za pomocą skomputeryzowanego sterowania i obrotowych narzędzi wieloostrzowych. Ten proces jest idealny do tworzenia niestandardowych części o różnorodnych kształtach. Do frezowania CNC nadają się różne materiały, takie jak metal, plastik, szkło czy drewno. Proces ten rozpoczyna się od modelu CAD, który za pomocą oprogramowania CAM jest konwertowany na instrukcje dla maszyny CNC. Następnie frezarka CNC przystępuje do pracy, precyzyjnie usuwając materiał z obrabianego przedmiotu zgodnie z zaprogramowanymi instrukcjami. Frezowanie CNC umożliwia wykonanie dokładnych, niestandardowych części dla wielu branż.
MPT-Components to więcej niż zwykły warsztat obróbczy. Oferujemy połączenie obróbki CNC z innymi procesami, takimi jak odlewanie, kucie i stemplowanie. Jako jedno źródło dla wszystkich potrzeb związanych z obróbką maszynową, dążymy do dostarczania produktów wysokiej jakości w konkurencyjnych cenach. W tym artykule szczegółowo omówimy frezowanie CNC, w tym jego definicję, proces pracy, rodzaje maszyn, wskazówki projektowe i wiele więcej. Jeśli jesteś zainteresowany usługą precyzyjnego frezowania CNC zadzwoń: +48 535 459 140
Spis treści:
Frezowanie CNC
Frezowanie CNC, będące skrótem od Computer Numerical Control Milling, to metoda produkcji, która wykorzystuje komputerowe systemy sterowania numerycznego do kształtowania części za pomocą obrotowego narzędzia tnącego lub frezującego. Maszyny frezujące CNC są wyposażone w narzędzia tnące, które poruszają się wzdłuż co najmniej trzech osi, precyzyjnie wycinając żądany kształt, w tym otwory, w różnorodnych materiałach jak metale czy tworzywa sztuczne.
Jak działa obróbka skrawaniem frezowanie CNC
Frezowanie CNC, będące jednym z procesów obróbki CNC, polega na precyzyjnym wycinaniu i usuwaniu materiału, aby uzyskać pożądany kształt, sterowane komputerowo przez frezarki CNC.
1). Projektowanie modelu 3D dla frezowania CNC: Pierwszym krokiem w procesie frezowania CNC jest stworzenie komputerowego modelu 3D (CAD). Ten model zawiera kluczowe informacje, takie jak wymiary, geometria i ogólny kształt części. Projektanci muszą uwzględniać możliwości swoich frezarek CNC, zwłaszcza w przypadku trudniejszych do wykonania elementów, jak podcięcia. Obróbka takich detali może wymagać specjalistycznych narzędzi lub zaawansowanych frezarek, co może podnieść koszty produkcji.
2). Konwersja projektów CAD na aplikacje CNC: Po stworzeniu modelu 3D CAD, kolejnym krokiem jest generowanie programu CNC, który kieruje produkcją na frezarce CNC. Oprogramowanie CAM umożliwia tworzenie instrukcji dla maszyn CNC, kontrolując ruch narzędzi i noży podczas procesu. Programy te zazwyczaj wykorzystują kod G do zarządzania operacjami narzędzi, jak prędkość wrzeciona czy głębokość cięcia, oraz kod M do zarządzania funkcjami maszyny, takimi jak wymiana narzędzi czy kontrola mocy. Większość oprogramowania CAM zawiera również symulację, aby upewnić się, że program CNC może skutecznie wytworzyć zamierzony element.
3). Przygotowanie frezarki CNC: Po przygotowaniu modelu CAD i programu CNC, następuje konfiguracja frezarki CNC. Obejmuje to załadowanie programu CNC do maszyny i umieszczenie surowca w uchwycie. Maszyna jest również wyposażona w odpowiednie narzędzia, wrzeciona i osprzęt.
4). Realizacja procesu frezowania: Po skonfigurowaniu modelu CAD, programu CNC i maszyny, rozpoczyna się proces frezowania. Frezarka CNC działa automatycznie, dokładnie wykonując zadania zgodnie z programem. Interwencja człowieka jest minimalna. Po zakończeniu programu, część jest gotowa do dalszych etapów produkcji.
Rodzaje metod frezowania CNC
| Typ Metody Frezowania CNC | Opis |
|---|---|
| Frezowanie Gładkie | Podstawowa metoda frezowania CNC, używana do tworzenia równych powierzchni. Wykorzystuje proste, płaskie narzędzie tnące z wieloma ostrzami, obracające się wokół własnej osi. Idealne do tworzenia płaskich, równoległych powierzchni, rowków i szczelin. Charakteryzuje się prostotą i wszechstronnością, nadając się zarówno do podstawowych, jak i złożonych zadań. |

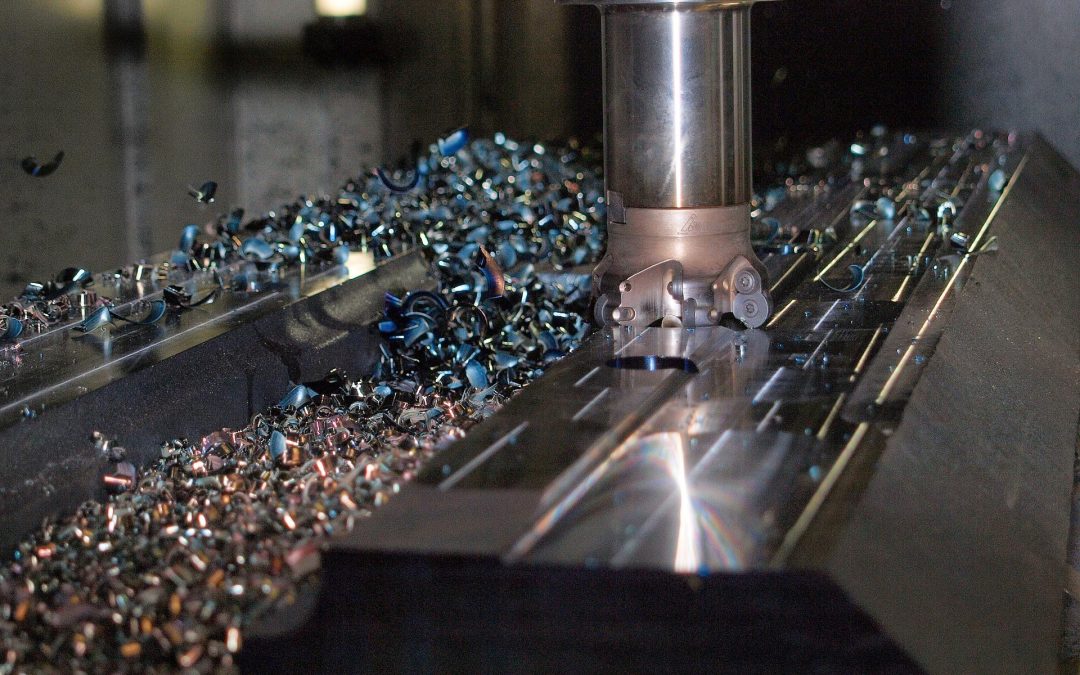

| Frezowanie od czoła | Skupia się na obróbce płaskich powierzchni za pomocą specjalnego frezu powierzchniowego. Znane z wydajności, idealne do szybkiego i dokładnego tworzenia dużych płaskich powierzchni. Charakteryzuje się szybkim usuwaniem materiału, idealne do obróbki zgrubnej i uzyskiwania jednolitych, wypolerowanych wykończeń. |
| Frezowanie Kątowe | Specjalizuje się w obróbce pod określonymi kątami, tworząc cechy kątowe, szczeliny i rowki. Kluczowe w precyzyjnej inżynierii i tworzeniu narzędzi. Umożliwia tworzenie elementów z jaskółczymi ogonami, rowkami w kształcie litery V i innymi kątowymi wzorami. |
| Frezowanie Form | Wyróżnia się w tworzeniu złożonych kształtów i konturów z dużą dokładnością. Wykorzystuje niestandardowe narzędzia tnące, dostosowane do pożądanego profilu. Idealne do elementów o nieliniowych lub nieregularnych kształtach, takich jak koła zębate, wałki rozrządu i elementy dekoracyjne. Kluczowe dla wytwarzania skomplikowanych, niestandardowych komponentów. |
Materiały poddawane obróbce skrawaniem frezowaniem CNC
| Typ Materiału | Opis Frezowania CNC | Wskazówki i Uwagi |
|---|---|---|
| Metal | Frezarki CNC są doskonale przystosowane do obróbki różnych metali, w tym stali, aluminium, miedzi i żelaza. Każdy metal ma swoje specyficzne właściwości i wyzwania w obróbce. Na przykład miedź ma dobrą przewodność, ale niską twardość, co może prowadzić do zacięć narzędzi. Stal nierdzewna jest trudniejsza do obróbki ze względu na swoją twardość, wymagając użycia szybkich narzędzi skrawających. Frezarki CNC zapewniają wysoką dokładność i wydajność w obróbce różnych metali. | Wybór metalu zależy od wymagań dotyczących wytrzymałości, wagi i odporności na korozję produktu końcowego. Metoda wykorzystywana min. w procesie produkcji świetlików dachowych oraz wyłazów dachowych. |
| Plastik | Frezarki CNC nadają się do obróbki różnych tworzyw sztucznych, takich jak ABS, PC, POM, PVC. Tworzywa sztuczne charakteryzują się lekkością i odpornością na korozję, ale mają niższą twardość niż metale, co sprawia, że ich obróbka jest stosunkowo łatwiejsza. Frezarki CNC umożliwiają precyzyjną kontrolę nad prędkością, głębokością i kątem obróbki. | Idealne dla produktów wymagających lekkości i odporności na korozję. Należy uwzględnić koszt i wydajność materiału. |
| Materiały Kompozytowe | Obróbka materiałów kompozytowych stała się coraz bardziej popularna, szczególnie w zaawansowanych technologicznie dziedzinach, takich jak lotnictwo i motoryzacja. Materiały kompozytowe są trudniejsze do obróbki, ponieważ wymagają specjalnych metod. Frezarki CNC mogą skutecznie obrabiać te materiały, kontrolując prędkość i posuw brzeszczotu. Charakteryzują się one lekkością, cienkością i odpornością na ciśnienie. | Wybór materiałów kompozytowych jest idealny dla zaawansowanych technologicznie aplikacji wymagających lekkości i wytrzymałości. Należy uwzględnić koszt i specyficzne wymagania obróbki. Tą obróbkę skrawaniem wykorzystuje firma By-Stone podczas obróbki spieków kwarcowych. |
Zalety i wady Frezowanie CNC
| Zalety Frezowania CNC | Wady Frezowania CNC |
|---|---|
| Dokładność Wymiarowa | Wysoki Koszt Maszyny |
| Frezarki CNC pozwalają na produkcję części z wysoką dokładnością zgodnie ze specyfikacjami, minimalizując ryzyko błędów ludzkich. Możliwe jest osiągnięcie tolerancji nawet do 0,004 mm. | Początkowy koszt inwestycji w frezarki CNC jest wyższy niż w przypadku tradycyjnych maszyn ręcznych, co może zwiększać ogólne koszty produkcji. |
| Szybkość i Wydajność | Wymagane Intensywne Szkolenie Operatora |
| Frezarki CNC są wyposażone w obrotowe gramofony i mogą automatycznie zmieniać narzędzia, co przyspiesza procesy cięcia i zwiększa wydajność. | Obsługa frezarki CNC wymaga specjalistycznego szkolenia dla projektantów, programistów i operatorów, co jest niezbędne do efektywnego wykorzystania maszyny. |
| Różnorodność Materiałów | Wysoki Poziom Konserwacji |
| Frezarki CNC mogą obrabiać szeroki zakres materiałów, w tym tworzywa sztuczne, metale i kompozyty. | Frezarki CNC wymagają regularnej konserwacji, co może prowadzić do zwiększenia przestojów i dodatkowych kosztów utrzymania. |
Jak projektować detale do frezowania CNC?
Projektowanie części do frezowania CNC, czyli Computer Numerical Control, wymaga uwzględnienia różnych aspektów, aby zapewnić produktywność, jakość i opłacalność końcowego produktu. Kluczowe jest zrozumienie możliwości i ograniczeń maszyn CNC, co obejmuje znajomość rodzajów frezarek, opcji oprzyrządowania i dostępnych materiałów. Taka wiedza pozwala na świadome decyzje projektowe i optymalizację pod kątem efektywnej obróbki.
Podczas projektowania części należy mieć na uwadze produkcję, uwzględniając dostęp do narzędzia, optymalizację ścieżki narzędzia i wybór materiału. Unikanie skomplikowanych lub ostrych narożników wewnętrznych, które są trudne do obróbki, oraz stosowanie standardowych rozmiarów narzędzi i ścieżek narzędzi minimalizuje czas obróbki i zużycie narzędzi. Ważne jest również rozważenie kolejności operacji obróbki dla zapewnienia stabilności i dokładności.
Wymagane tolerancje i wykończenie powierzchni części powinny być jasno określone. Frezowanie CNC umożliwia osiągnięcie ścisłych tolerancji i doskonałych wykończeń powierzchni, ale te czynniki wpływają na czas i koszt obróbki. Wybór materiału powinien być podyktowany jego właściwościami mechanicznymi, warunkami środowiskowymi i wymaganiami aplikacji, a różne materiały mają różne właściwości obróbki.
Podczas projektowania części ważny jest dostęp do narzędzia. Frezarki CNC mają ograniczenia w zakresie zasięgu i luzu narzędzi, szczególnie przy skomplikowanych geometriach. Unikanie głębokich kieszeni lub funkcji, które wymagają długich rozszerzeń narzędzi, jest kluczowe, ponieważ mogą one prowadzić do ugięcia narzędzia i zmniejszonej dokładności. Rozważanie rozbicia złożonych części na prostsze komponenty, które można łatwiej obrabiać i montować później, jest również ważne.
Projektowanie części w taki sposób, aby zminimalizować odpady materiałowe, nie tylko obniża koszty materiałów, ale także przynosi korzyści dla środowiska. Wykorzystanie wydajnego zagnieżdżania i umieszczania części w surowcach optymalizuje wykorzystanie materiału. Rozważanie zastosowania wstępnie wyciętego lub wstępnie dobranego materiału może zminimalizować ilość odpadów i skrócić czas obróbki.
Użycie oprogramowania CAD (Computer-Aided Design), które integruje się z możliwościami CAM (Computer-Aided Manufacturing), może dodatkowo wspierać proces projektowania części do frezowania CNC. Generowanie ścieżek narzędzi bezpośrednio z projektu zapewnia płynną komunikację między procesami projektowymi i produkcyjnymi.
Współpraca między projektantami a ekspertami obróbki CNC, takimi jak CFS Machine Shop, jest kluczowa do optymalizacji konstrukcji części do frezowania CNC. Wczesna współpraca z dostawcą obróbki może prowadzić do bardziej wydajnych i opłacalnych rozwiązań, zapewniając jednocześnie, że produkt końcowy spełnia wymagania dotyczące jakości i wydajności.
Rozwiązania pomocne podczas frezowania CNC
W zakładach zajmujących się obróbką skrawaniem, oprócz zaawansowanych technik takich jak frezowanie CNC, stosuje się również szereg innych rozwiązań, które zwiększają efektywność, bezpieczeństwo i ergonomię pracy. Poniżej kilka ciekawych przykładów:
- Podnośniki Stanowiskowe: Te urządzenia są nieocenione w zakładach produkcyjnych, ponieważ pozwalają na łatwe i bezpieczne przemieszczanie ciężkich przedmiotów między różnymi poziomami warsztatu. W kontekście obróbki skrawaniem, podnośniki stanowiskowe mogą być wykorzystywane do transportowania ciężkich bloków materiałów do maszyn CNC lub do przemieszczania gotowych detali do dalszej obróbki lub kontroli jakości. Ich zastosowanie znacząco zmniejsza ryzyko urazów u pracowników i zwiększa efektywność pracy.
- Dedykowane Pojemniki na Detale: Specjalnie zaprojektowane pojemniki na detale są kluczowe dla organizacji i efektywności w zakładach obróbki skrawaniem. Umożliwiają one bezpieczne przechowywanie i transport gotowych części oraz surowców. Dzięki temu, że są dostosowane do konkretnych rodzajów detali, minimalizują ryzyko uszkodzeń i ułatwiają zarządzanie zapasami.
- Intralogistyka BLOKSMA – Płynny Przepływ Materiałów: Systemy intralogistyczne, takie jak te oferowane przez BLOKSMA, są niezbędne do efektywnego zarządzania przepływem materiałów w zakładzie. Pozwalają na optymalizację procesów transportu wewnętrznego, co jest kluczowe w szybko zmieniającym się środowisku produkcji. Zapewniają one, że materiały i komponenty są dostarczane na czas i do odpowiedniego miejsca, co minimalizuje przestoje i zwiększa ogólną wydajność.
- Aluminiowe Profile Konstrukcyjne Bosch Rexroth: Te modułowe systemy konstrukcyjne są szeroko stosowane w tworzeniu niestandardowych rozwiązań dla stanowisk pracy, oprzyrządowania i osłon ochronnych. Ich elastyczność i łatwość montażu sprawiają, że są idealne do szybkiego dostosowywania przestrzeni produkcyjnych do zmieniających się wymagań. W obróbce skrawaniem mogą być wykorzystywane do budowy niestandardowych stacji roboczych, oprzyrządowania pomocniczego czy nawet całych linii montażowych.
- Ergonomiczne Stanowiska Montażowe: Ergonomia jest kluczowym aspektem w każdym środowisku produkcyjnym. Ergonomiczne stanowiska montażowe są zaprojektowane tak, aby zmniejszyć obciążenie pracowników i zwiększyć ich komfort pracy. W obróbce skrawaniem, gdzie praca często wymaga precyzji i uwagi do detalu, ergonomiczne stanowiska mogą znacząco poprawić jakość pracy i zmniejszyć ryzyko urazów. Mogą one obejmować regulowane stoły robocze, odpowiednie oświetlenie, narzędzia zmniejszające wibracje i inne elementy poprawiające warunki pracy.
Każde z tych rozwiązań odgrywa ważną rolę w optymalizacji procesów produkcyjnych w zakładach obróbki skrawaniem, przyczyniając się do zwiększenia wydajności, poprawy bezpieczeństwa i ergonomii pracy, a także zapewnienia wyższej jakości końcowego produktu.
Autor: Mateusz Kowolik
